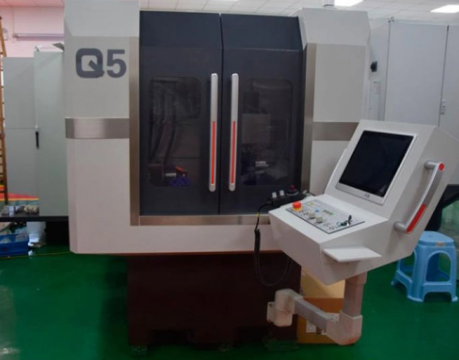

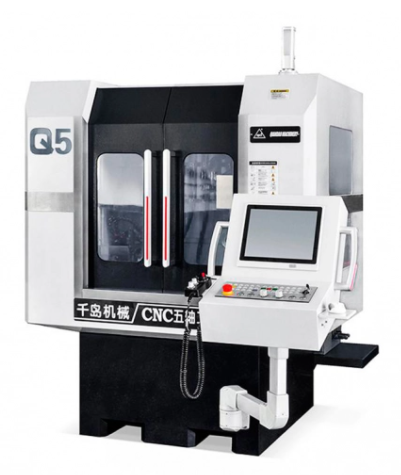

Пятикоординатный заточный станок с ЧПУ Q5

Вернуться назад в:

Сверлильные станки

Заточные станки

Заточные станки с ЧПУ

Пятикоординатный заточный станок с ЧПУ Q5

Артикул: Q5

(0)

Стоимость по запросу

Узнать цену

Сравнить

Способы оплаты

Все способы оплаты

Подробнее о доставке

Основные характеристики

Артикул

Производитель

QD Grinding Machine

Описание
Отзывы и вопросы

Пятикоординатный заточный станок с ЧПУ Q5 применяется для производства и заточки различных видов фрез, сверл, ступенчатых сверл, резцов по акрилу, деревообрабатывающего инструмента, инструмента для резки профиля.

Технические характеристики

Длина шлифовки	150 мм
Диаметр шлифовки	1-12 мм
Максимальный диаметр захвата изделия	200 мм
Перемещение по оси Х	600 мм
Перемещение по оси Y	350 мм
Перемещение по оси Z	350 мм
Точность позиционирования осей X/Y/Z	до 0,005 мм
Точность повторного позиционирования осей X/Y/Z	до 0,003 мм
Скорость быстрого перемещения по осям X/Y/Z	12 м/мин
Угол вращения оси А	360°
Угол вращения оси С	±200°
Максимальная скорость вращения шпинделя	9000 об/мин
Соединение шлифовального круга	ВТ30
Допустимый внутренний диаметр шлифовального диска	31,75 мм
Допустимый наружный диаметр шлифовального диска	150 мм
Количество устанавливаемых шлифовальных дисков	6 шт.
Метод зажима изделия	Зажим W25
Номинальная мощность электрошпинделя	5,5 кВт
Мощность сервомотора оси Х	0,85 кВт
Мощность сервомотора оси Y	0,85 кВт
Мощность сервомотора оси Z	1,3 кВт
Мощность сервомотора оси С	0,85 кВт
Мощность сервомотора оси А	0,85 кВт
Категория точности линейных направляющих	P
Класс шарико-винтовой пары	C3
3D Щуп	1 шт.

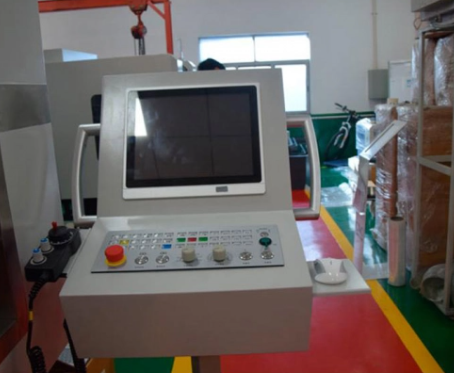

Система числового программного управления	Syntec
Общая мощность станка	11 кВт
Масса	3500 кг
Габариты	1700×2676×2150 мм
