Полуавтоматический станок для заточки дисковых и контр ножей RMS-NC
Полуавтоматический станок для заточки дисковых и контр ножей RMS-NC
Описание

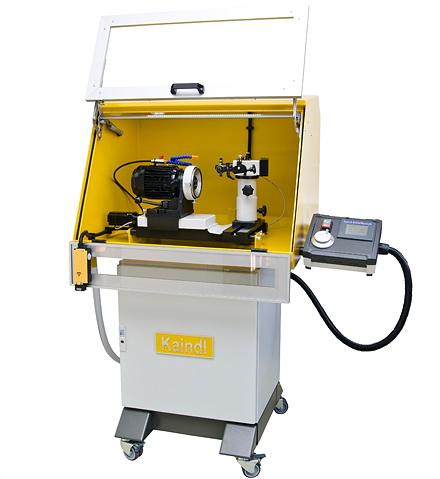

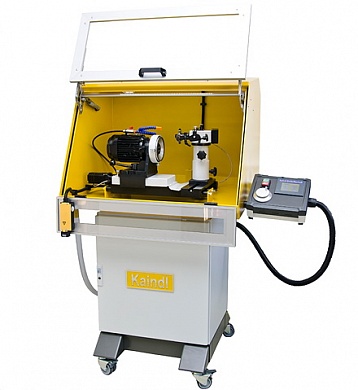

Полуавтоматический станок для заточки дисковых и контр ножей RMS-NC
- Автоматическая подача шлифовального круга по программе
- Стабильность точности и качества заточки
- Универсальная система базирования для фланцевого, бесфланцевого, цангового и консольного крепления инструмента
- Плавная регулировка угла заточки -5°÷+90°
- Плавная регулировка скорости вращения затачиваемого инструмента 5÷20 мин-1
- Быстросъемные фланцы заточных кругов
- Струйное охлаждение зоны заточки
- Простое управление и эксплуатация станка
Станок RMS-NC предназначен для заточки различных дисковых ножей с правильной круглой режущей кромкой. Так же на станке можно точить различный специальный инструмент, например волчковые ножи, трубчатые фрезы и т.д.*
Некоторые типы затачиваемого инструмента*:
- дисковые ножи для листовой резки бумаги, картона, пленки, резины, металла и др. материалов.
- комплекты нож-контр нож для рулонной резки
- бабинорезательные ножи
- тарельчатые ножи
- дисковые ножи с отрицательными углами заточки
- дисковые ножи для резки продуктов питания
- волчковые решетки и крестообразные ножи для мясорубок
- клоачные ножи
- роликовые ножи дробильных установок
- трубчатые ножи
- и др. специальные ножи
* - возможность заточки различных инструментов и необходимой для этого комплектации уточняйте у специалистов Kaindl
Станок RMS-NC имеет автоматическую подачу заточного круга на затачиваемый инструмент по программе, задаваемой оператором. Это обеспечивает стабильную точность и качество заточки, что особенно важно при заточке комплектов инструмента (например, комплекты пар ножей для рулонорезательных машинах).
Двигатель с заточным кругом имеет дополнительную ручную регулировку угла поворота вокруг вертикальной оси. На универсальный шпиндель для крепления инструмента может устанавливаться различная оснастка (фланцевая оправка, кулачковый патрон, магнитная планшайба, цанговый патрон и т.д.) которая подбирается под тип и размер затачиваемого инструмента.
Вращение дискового ножа происходит автоматически отдельным электродвигателем и может плавно регулироваться в диапазоне 5-20 об/мин, что позволяет наиболее точно подобрать режим шлифования в зависимости от зернистости круга, материала затачиваемого ножа, ширины шлифуемой грани и др. факторов.
При заточке дисковый нож дополнительно прижимается к заточному кругу специальным устройством.
Станок RMS-NC обеспечивает шлифование затачиваемой режущей кромки во встречном направлении, что значительно уменьшает образование заусенца, особенно при заточке относительно мягких сталей.
На станок можно устанавливать абразивные круги из различных материалов и на различной связке, для заточки инструмента из различных инструментальных сталей (HSS), твердых сплавов (НМ), композитных материалов и т.д.
В стандартной комплектации модель RMS-NC оснащена струйным устройством подачи охлаждающей жидкости в зону заточки.
Управление работой станка RMS-NC происходит с помощью программатора с сенсорным ЖК-дисплеем. Все меню управления сделаны в виде логически-понятных пиктограмм, что позволяет легко использовать станок оператору, не владеющему иностранным языком.
Станок RMS-NC отвечает всем нормам безопасности и имеет прозрачный кожух с электрической блокировкой включения станка в открытом положении.
Технические характеристики:
- Минимальный диаметр затачиваемых ножей, мм** 100 (на стандартных фланцах)
- Максимальный диаметр затачиваемых ножей, мм *** 400
- Величина затачиваемого угла, град **** -5…+90
- Частота вращения дискового ножа, мин-1 5-20 (плавная регулировка)
- Переходные кольца под посадочные отверстия диска, мм ***** 20x22/30/32/42/30-25 шлицы
- Частота вращения абразивного круга, мин-1 2770
- Мощность электродвигателя шлифовального круга, 220В, 50-60Гц, Вт 1,35
- Параметры заточного круга, мм 125х32
- Ход суппорта двигателя, мм 140
- Ход суппорта устройства крепления затачиваемого инструмента, мм 230
- Емкость бака системы подачи СОЖ, л 30
- Производительность устройства подачи СОЖ, л/мин 16…35
- Мощность двигателя насоса устройства подачи СОЖ 1-я/2-я/3-я скор., Вт 28/45/63
- Габариты, мм 700х900х1540
- Масса, кг 180
- Транспортные размеры, мм 1200х800х1610
- Масса брутто, кг 250
