Сверлозаточной станок BSM-20
Сверлозаточной станок BSM-20
Описание

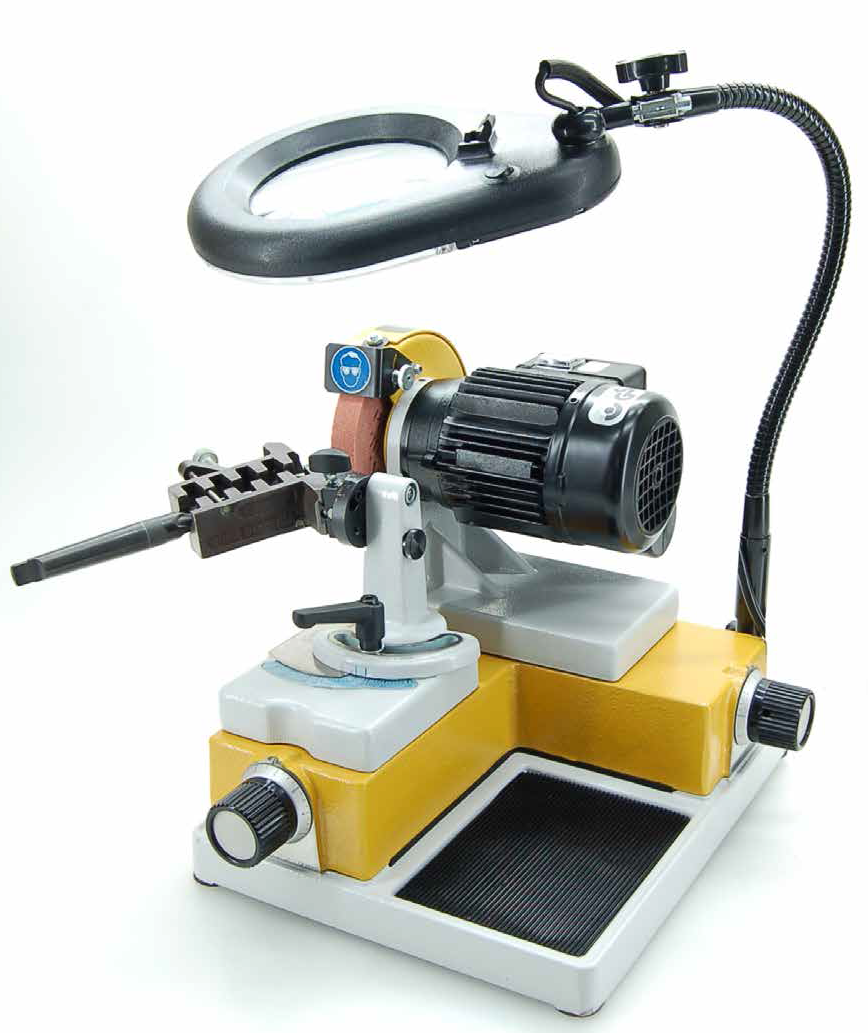

Сверлозаточной станок BSM-20
- Повышенная точность заточки
- Универсальная призма для крепления инструмента 1-20 мм
- Крепление призмы на «ласточкин хвост» с доп. фиксацией
- Плавная регулировка заднего угла (затыловки)
- Плавная регулировка угла при вершине по шкале
- Ходовые винты повышенной точности
- Прецизионные направляющие суппортов
- Быстросъемные фланцы заточных кругов
Станок BSM-20 предназначен для заточки большинства видов сверл, зенковок,
граверов и др. осевого инструмента из быстрорежущей стали HSS и твердого
сплава HM. Симметричная заточка сверл обеспечивается поворотной
прецизионной зажимной призмой, что позволяет очень быстро зажимать
цилиндрические хвостовики затачиваемого инструмента любого диаметра
в диапазоне 2-20 мм. Призма имеет крепление типа «ласточкин хвост» с
дополнительной фиксацией, что в совокупности с прецизионными ходовыми
винтами и направляющими, обеспечивает повышенную точность заточки. Станок BSM-20 оснащен быстросъемную конструкцию
фланцев заточных кругов, что позволяет быстро менять круги разной зернистости и материала без дополнительной правки и без
потери точности установки круга.
Основная заточка сверл ведется по задней грани. Станок BSM-20 имеет плавную регулировку угла при вершине сверла от 185 до
70 и плавную регулировку угла затыловки. Затачивать можно сверла с различной формой задней грани (затыловкой):
- радиусной затыловкой
- плоской задней гранью (затыловкой)
- ступенчатой затыловкой
- комбинированной затыловкой
Наиболее популярная – классическая подточка перемычки на цилиндрических спиральных сверлах осуществляется после
основной заточки режущей части сверла без перестановки сверла в призме, что значительно сокращает время заточки сверла.
При использовании призматической базирующей системы на станке BSM-20 можно затачивать следующий осевой
инструмент:
- спиральные сверла правые и левые с классической подточкой перемычки
- спиральные сверла правые и левые с крестообразной заточкой
- сверла с ломаной режущей кромкой (для тяжелых условий сверления)
- ступенчатые сверла
- сверла по листовым материалам (в т.ч. для точечной сварки)
- сверла по дереву с заточкой центра и боковых подрезателей, сверла Фоснера
- мебельные сверла для сверлильно-присадочных станков сквозные и глухие
- твердосплавные буры по камню и бетону
- сверла с цилиндрическими и коническими хвостовиками
- пальчиковые фрезы по торцевой части
- центровочные сверла
- др. специальные сверла
Используя приспособление SVR можно точить осевой инструмент с креплением в цанге 5-6-8-10-12 мм:
- зенковки
- цековки
- граверы
- инструмент, требующий игольчатую заточку
- и др. инструмент требующий цилиндрическую или коническую заточку
- Диаметр цилиндрического хвостовика зажимаемого в самоцентрирующей призме, мм 2-20
- Длина призмы, мм 89
- Ход подвижного суппорта призматического зажима (ось Y), мм 45
- Ход подвижного суппорта двигателя (ось Х), мм 70
- Параметры заточного круга, мм 125х20х20 (max)
- Частота вращения абразивного круга, мин-1 2840
- Мощность электродвигателя, Вт 120
- Габариты, мм 370х310х260
- Масса, кг 22
