Универсальный заточной станок BKS
Универсальный заточной станок BKS
Описание

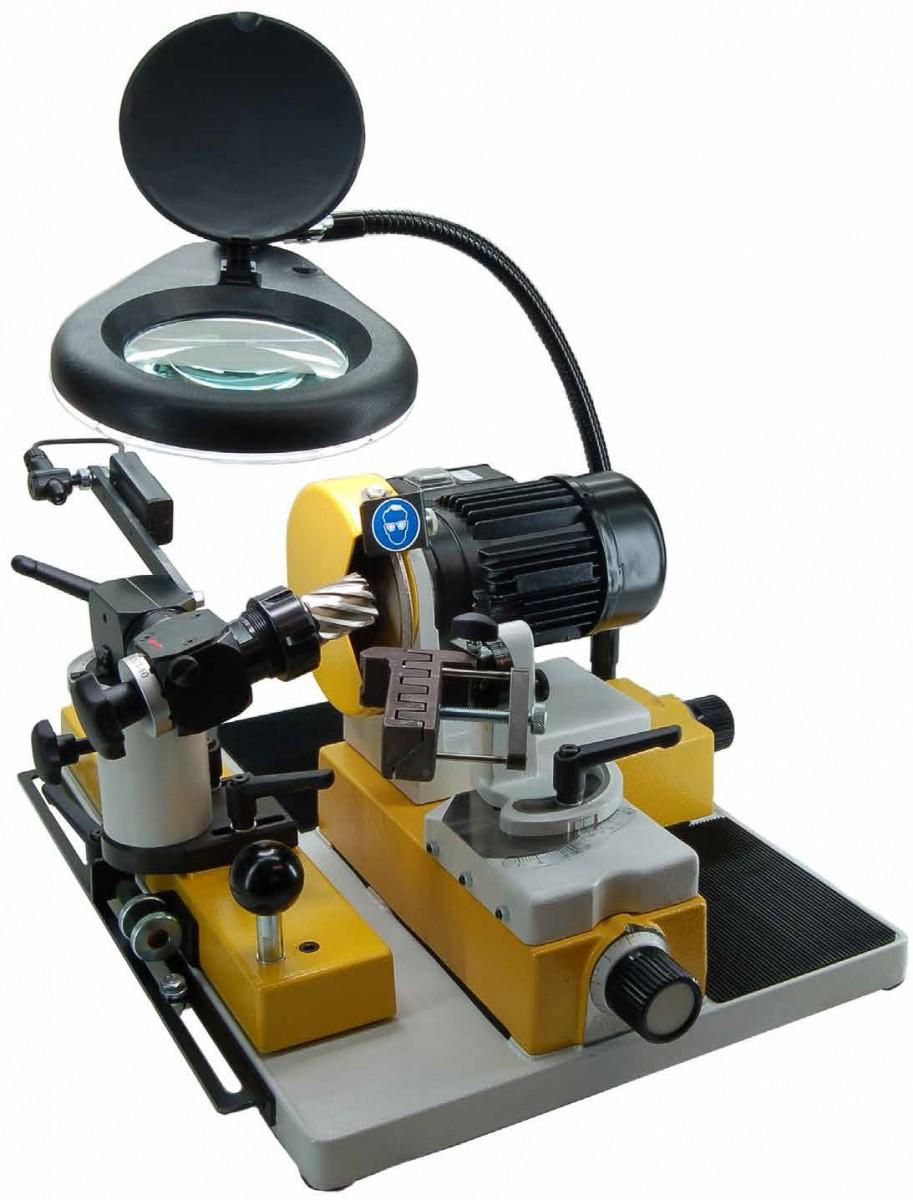

Универсальный заточной станок BKS
- Повышенная точность заточки
- Универсальная призма для крепления инструмента 1-20 мм
- Крепление призмы на «ласточкин хвост» с доп. фиксацией
- Плавная регулировка заднего угла (затыловки)
- Плавная регулировка угла при вершине по шкале
- Подвижная каретка с угловым цанговым делительным патроном
- Ходовые винты повышенной точности
- Прецизионные направляющие суппортов
- Быстросъемные фланцы заточных кругов
Универсальный станок BKS предназначен для заточки различного режущего инструмента металлообрабатывающих, деревообрабатывающих и др. производств. Станок BSM-20 SZ представляет собой комбинацию двух заточных станков:
сверлозаточного станка BSM-20 с самоцентрирующей призмой для
крепления осевого инструмента (сверла, фрезы) с цилиндрическим
хвостовиком диаметром от 1 до 20 мм, и универсального заточного
станка для осевого многорезцового инструмента KBS-2. Описание станка BSM-20 и его функций
см. на стр. 2 настоящего каталога.
Используя угловой цанговый патрон с делительным устройством на станке BKS можно
закреплять и затачивать различный осевой торцовый многорезцовый инструмент*:
- корончатые фрезы (сверла)
- концевые фрезы
- машинные сверла для сверлильно-присадочных станков
- и другой осевой многорезцовый инструмент, требующий заточки по торцевой части и прямолинейной заточки боковой поверхности*.
Станок BKS может затачивать торцевые режущие части резцов осевого инструмента по передней и задней грани под различными продольными и поперечными углами, а так же межрезцовые впадины, полностью формировать геометрию резцов фрезы со сломанными зубьями.
Модель BKS имеет три подвижных суппорта.
1. Поперечный суппорт (ход 70 мм по оси X) с мотором и заточным кругом.
Перемещение его осуществляется при помощи высокоточного ходового винта с рукояткой.
2. Суппорт с универсальным призматическим зажимным устройством (ход 45 мм по оси Y). Перемещение так же осуществляется при помощи высокоточного ходового винта с рукояткой.
3. Перемещение третьего суппорта 280 мм со стойкой угловой делительной головки (по оси Y) осуществляется вручную до регулируемого ограничителя хода. Упор имеет винтовую точную регулировку для настройки глубины захода заточного круга и демпфер для замедления движения в конце рабочего хода и предотвращения жесткого удара упора об ограничитель хода. На этом суппорте установлена регулируемая стойка с угловой головкой с поворотным делительным устройством для базирования затачиваемого инструмента и поворота его на определенный шаг резца. Угловая головка имеет плавную регулировку по двум осям (вертикальной и горизонтальной) что позволяет ее установить под любым углом по отношению к заточному кругу. Делительное устройство имеет сменные делительные кольца, устанавливаемые соответственно количеству резцов затачиваемого инструмента. Съемная вертикальная стойка угловой головки может регулироваться в поперечном направлении по отношению к перемещению суппорта, что позволяет настраивать станок на различную длину инструмента. Установка затачиваемого инструмента в патроне может быть произведена по лазерному указателю, входящему в стандартное оснащение
станка.
Станок оснащен быстросъемными фланцами, что позволяет быстро менять круги разной зернистости, формы и материала без переустановки круга на фланцах и, соответственно потери точности установки круга.
Технические характеристики:
- Призматическое зажимное устройство
- Диаметр цилиндрического хвостовика зажимаемого в самоцентрирующей призме, мм 1-20
- Ход подвижного суппорта призматического зажима (ось Y), мм 45
- Цанговая угловая делительная головка
- Максимальная длина инструмента, мм 100**
- Максимальный диаметр цилиндрического хвостовика инструмента, мм 20
- Угол поворота угловой головки вокруг вертикальной оси, º 360
- Угол поворота угловой головки вокруг горизонтальной оси, º 90
- Ход подвижного суппорта угловой делительной головки (ось Y), мм 280
- Шлифовальный узел
- Ход подвижного суппорта двигателя (ось Х), мм 70
- Параметры заточного круга, мм 125х20х20 (max)
- Частота вращения абразивного круга, мин-1 2840
- Мощность электродвигателя, Вт 120
- Габариты, мм 500х450х310
- Масса, кг 43
