Универсальный автоматический станок с ЧПУ для заточки инструмента сложной геометрии FSM-CNC
Универсальный автоматический станок с ЧПУ для заточки инструмента сложной геометрии FSM-CNC
Описание

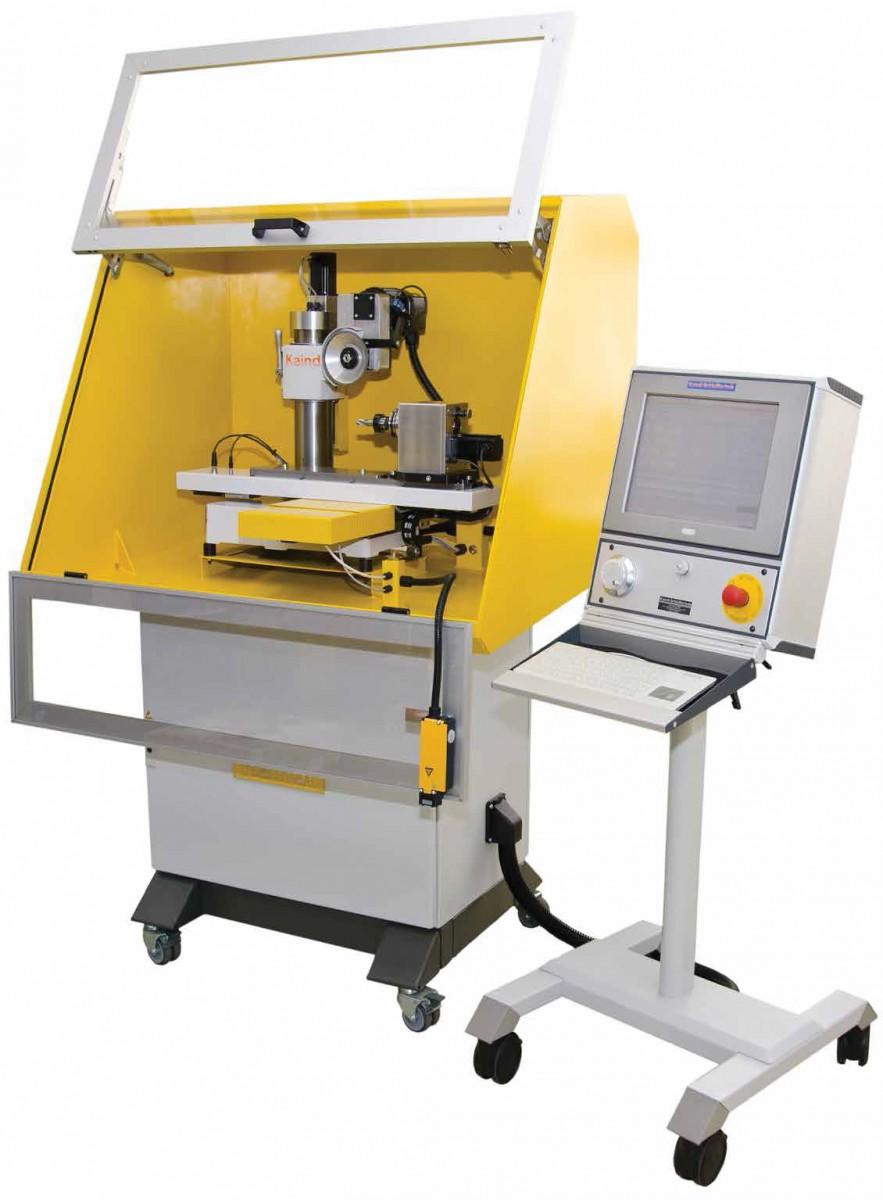

Универсальный автоматический станок с ЧПУ для заточки инструмента сложной геометрии FSM-CNC
- Четыре интерполированные оси, управляемые ЧПУ
- Возможность написания индивидуальных программ для заточки различного инструмента
- Универсальная система базирования затачиваемого инструмента. Фланцевое, бесфланцевое, цанговое и др. специальное крепление инструмента
- Шлифовальный узел оснащен заточным кругом для наружной заточки и пневмошпинделем для внутренней
- Быстрая замена заточных кругов
- Струйное охлаждение зоны заточки
- Стабильность точности и качества заточки
FSM-CNC – универсальный станок с ЧПУ, предназначен для заточки различных режущих инструментов с режущей кромкой правильной и сложной геометрии, используемых в самых различных областях промышленности.
Некоторые виды затачиваемого инструмента*:
- концевые (хвостовые) фрезы (заточка торцевой части, боковой спиральной части, шлифование цилиндрической части)
- насадные фрезы
- дисковые фрезы
- метчики
- зенкеры
- развертки
- зенковки
- сверла
- гроверы
- дисковые, тарельчатые, роликовые и др. ножи вращения для листовой резки бумаги, картона, пленки, резины, металла, продуктов питания, дробильных установок и т.д. с различной конфигурацией режущих кромок
- и многий другой специальный инструмент*
* - возможность заточки различных инструментов и необходимой для этого комплектации станка FSM-CNC уточняйте у специалистов Kaindl.
Станок FSM-CNC имеет четыре управляемые ЧПУ оси: 1) перемещение шпиндельного суппорта по оси X, 2) перемещение шпиндельного суппорта по оси Y, 3)перемещение шлифорального узла по вертикальной оси Z, 4)вращение шпинделя с затачиваемым инструментом (ось A)
Все четыре оси имеют возможность одновременного взаимосвязанного перемещения (интерполяцию) по индивидуальным программам что позволяет на станке FSM-CNC точить различные виды инструмента со сложной геометрией режущих кромок.
Шлифовальный узел
Станок FSM-CNC оснащен шлифовальным шпинделем, на который можно устанавливать различные заточные круги диаметром до 125 мм и пневматический шпиндель для использования шлифовальных штифтов (концевые шлифовальные головки).
Суппорт шлифовального узла установлен на колонне и автоматически перемещается по вертикальной оси Z согласно программе ЧПУ.
Шлифовальный суппорт имеет механические регулировки углов поворота вокруг вертикальной и горизонтальной осей.
На станок можно устанавливать различные абразивные круги, это позволяет точить инструмент из различных инструментальных сталей (HSS), твердых сплавов (НМ), комбинированных материалов и т.д.
На суппорте шлифовального узла расположен бесконтактный лазерный измеритель, при помощи которого снимаются некоторые параметры затачиваемого инструмента.
Шлифовальный стол
Шлифовальный стол автоматически перемещается по двум горизонтальным осям X и Y согласно программе заточки.
На шлифовальном столе установлен универсальный шпиндель для крепления затачиваемого инструмента. Так же на столе может быть установлена различная дополнительная оснастка:
- вертикальный шпиндель для крепления инструмента
- алмазное правящее приспособление
- магнитные плиты
- наклонные столы
- башни и угольники
- задние бабки
- тиски
- дополнительная опора для инструмента
- другая различная оснастка и приспособления для базирования инструмента*
Универсальный горизонтальный шпиндель для базирования затачиваемого инструмента
Вращение шпинделя производится автоматически по программе.
Шпиндель имеет посадку под патрон SK-40 в который устанавливается соответствующая оснастка в зависимости от вида затачиваемого инструмента*:
- фланцы различных размеров
- кулачковые патроны
- магнитные планшайбы
- цанговые патроны
- гидрозажимные патроны
- планшайбы
- оправки для базирования специального и нестандартного инструмента
- и т.д.*
* - для правильного подбора оснастки для базирования и заточки различного инструмента необходимо техническое задание на затачиваемый инструмент. Обращайтесь к специалистам Kaindl.
Универсальный шпиндель имеет механическую регулировку угла поворота вокруг вертикальной оси, угол отслеживается по шкале.
Система управления станка с ЧПУ
Управление ЧПУ сделано на отдельной от станка стойке. ЧПУ осуществляется при помощи промышленного компьютера. На стойке расположены специальная машинная клавиатура и сенсорный ЖК-монитор 15“. Компьютер может быть подключен к сети Интернет, что позволяет оператору управлять или производить диагностику работы программы дистанционно. Программы работы станка FSM-CNC могут составляться как на пульте управления станка, так и на другом компьютере, переносить данные на станок можно на съемных USB флеш-накопителях. Программы пишутся в популярном машинном языке G-код. Это позволяет писать самые различные программы,
наиболее подходящие под конкретный вид затачиваемого инструмента.
Устройство подачи СОЖ
Станок FSM-CNC оснащен трехступенчатым струйным устройством подачи СОЖ в зону заточки. Направление струи регулируется с помощью шарнирного шланга. При необходимости, подачу СОЖ можно отключить и производить заточку без нее.
Безопасность
Станок FSM-CNC отвечает всем нормам безопасности и имеет защитную кабину с прозрачными дверцами оснащенными электромеханической блокировкой открывания при работе станка и включения станка в открытом положении. Основной двигатель шлифовального узла имеет защиту от перегрузки. В защитной кабине предусмотрен патрубок для подключения к аспирационной системе. Внутреннее пространство защитной кабины имеет очень эффективную LED-подсветку, которая обеспечивает равномерное и комфортное освещение.
Технические характеристики:
- Ход суппорта шпинделя по оси X, мм 300
- Ход суппорта шпинделя по оси Y, мм 130
- Ход шлифовального суппорта по вертикальной оси Z, мм 190
- Оси, управляемые ЧПУ X, Y, Z, A (4 шт.)
- Высота оси вращения вала шлифовального круга, мм 75÷265
- Угол поворота шлифовального суппорта вокруг вертикальной оси, град. -90°÷0°÷+90°
- Угол поворота шлифовального суппорта вокруг горизонтальной оси, град. -90°÷0°÷+90°
- Угол поворота шпинделя инструмента вокруг вертикальной оси, град. -90°÷0°÷+90°
- Частота вращения шлифовального круга, мин-1 2790
- Мощность электродвигателя шлифовального круга, 220В, 50-60Гц, Вт 0,25
- Наибольший диаметр заточного круга, мм 125
- Посадочный диаметр заточного круга, мм 20
- Частота вращения пневматического шпинделя, мин-1 0÷45000
- Потребление сжатого воздуха пневматического шпинделя, л/мин ~250
- Необходимое давление для пневматического шпинделя, Атм. 6÷8
- Высота оси шпинделя инструмента, мм 115
- Посадочный конус шпинделя затачиваемого инструмента SK-40
- Операционная система блока управления Ubuntu 6.06 LTS “Dapper Drake”
- Программа ЧПУ EMC2 v2.3.5
- Емкость бака системы подачи СОЖ, л 30
- Производительность устройства подачи СОЖ, л/мин 16…35
- Мощность двигателя насоса устройства подачи СОЖ 1-я/2-я/3-я скорость, Вт 28/45/63
- Суммарная мощность станка, кВт 1,2
- Диаметр патрубка для подключения к аспирации, мм 100
- Габариты, мм 1200х880х1700
- Масса станка нетто (без блока управления), кг 345
- Масса блока управления нетто, кг 37
- Транспортные размеры, мм
- Масса брутто, кг 425
