Станок для заточки дисковых пил SSG 600
Станок для заточки дисковых пил SSG 600
Описание
Станок для заточки дисковых пил SSG 600
- Заточка дисковых пил и дисковых фрез до 700 мм
- Заточка передней и задней грани зуба под различными продольными и поперечными углами
- Плавная регулировка углов
- Перемещение затачиваемого зуба толкателем
- Точная регулировка толщины стачиваемого слоя
- Быстросъемные фланцы заточных кругов
Станки серии SSG-600 предназначен для заточки пильных дисков и дисковых фрез диаметром от 100 до 700 мм* по передней и задней граням зуба пилы под различными продольными и поперечными углами.
На станке SSG-600 можно затачивать зубья большинства дисковых пил:
- для раскроя ламинированного и не ламинированного листового материала (ДСтП, МДФ, фанеры, ДВП, оргстекла, пластмассы и т.д.)
- для продольного, поперечного и смешанного пиления древесины
- для продольного пиления древесины с боковыми фуговальными ножами
- для пиления пластмасс
- для пиления композитных материалов
- для пиления цветных металлов (с отрицательным передним углом заточки)
- для пиления стального профиля
- и.др.*
Типы зубьев, затачиваемые на станке SSG-600:
- F прямые зубья
- WS попеременно-скошенные
- ТR трапециевидные
- TR-F тапеция-прямой зуб
- FZ полутрапециевидные зубья
- DS треугольные зубья
- по металлу – типы А, В, С, AW, BW (только плоскостная заточка)
- HZ дупловит (только по задней грани)
- и.др.*
*- возможность заточки специализированных пил либо иных диаметров и типов зубьев узнавайте у специалистов Kaindl
На точность позиционирования затачиваемого зуба пилы не влияет разношаговость резцов благодаря специальной конструкции толкателя.
В зависимости от материала и требуемой шероховатости затачиваемой поверхности на станке могут быстро переустанавливаться абразивные круги.
Станок SSG-600 изготавливается в следующих исполнениях:
SSG-600 M-LF настольное ручное исполнение.
Настройка продольных, поперечных углов заточки, шага зубьев и величины съема, а так же процесс заточки осуществляется вручную.
SSG-600 A-DC полуавтоматическое настольное исполнение. Настройка продольных, поперечных углов заточки, шага зубьев и величины съема осуществляется вручную.
Процесс заточки происходит автоматически.

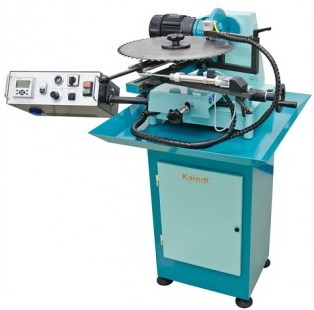

SSG-600 A-DC полуавтоматическое исполнение на тумбе.
Настройка продольных, поперечных углов заточки, шага зубьев, длины заточки и величины съема осуществляется вручную.
Процесс заточки происходит автоматически при помощи пневмоцилиндров. Рабочие и обратные скорости перемещения зуба толкателем и подача заточки могут регулироваться отдельно, что позволяет отрегулировать станок на оптимальное соотношение скорость и качество заточки.
Данная комплектация станка оснащена тумбой с поддоном для сбора охлаждающей жидкости и может быть дополнительно оснащена устройством для подачи охлаждающей жидкости в зону заточки.
** - другие диаметры по запросу
Технические характеристики:
- Диапазон заточки пильных дисков, мм 100-600**
- Передний угол, град. -8‘ ÷ +25°
- Задний угол, град. max 30°
- Угол наклона затачиваемой грани (угол поворота двигателя), град. max ±45°
- Переходные кольца под посадочные отверстия (под заказ любые диаметры), мм 25,30,32,35,40,50,70,75
- Толщина толкателя зуба, мм 4,0
- Двигатель 220 В, 50-60 Гц, 0,18 кВт
- Частота вращения заточного круга, мин-1 2850
- Параметры заточного круга, мм 150х20
- Необходимое давление сжатого воздуха, атм. (для п/автоматических моделей) 6-8
- Габариты станка (SSG-600 M-LF/ SSG-600 A-DC), см 60х57х40 / 120х60х135
- Габариты упаковки (SSG-600 M-LF/ SSG-600 A-DC), см 70х60х55 / 120х800х65
- Масса (SSG-600 M-LF/ SSG-600 A-DC), кг 67 / 120
