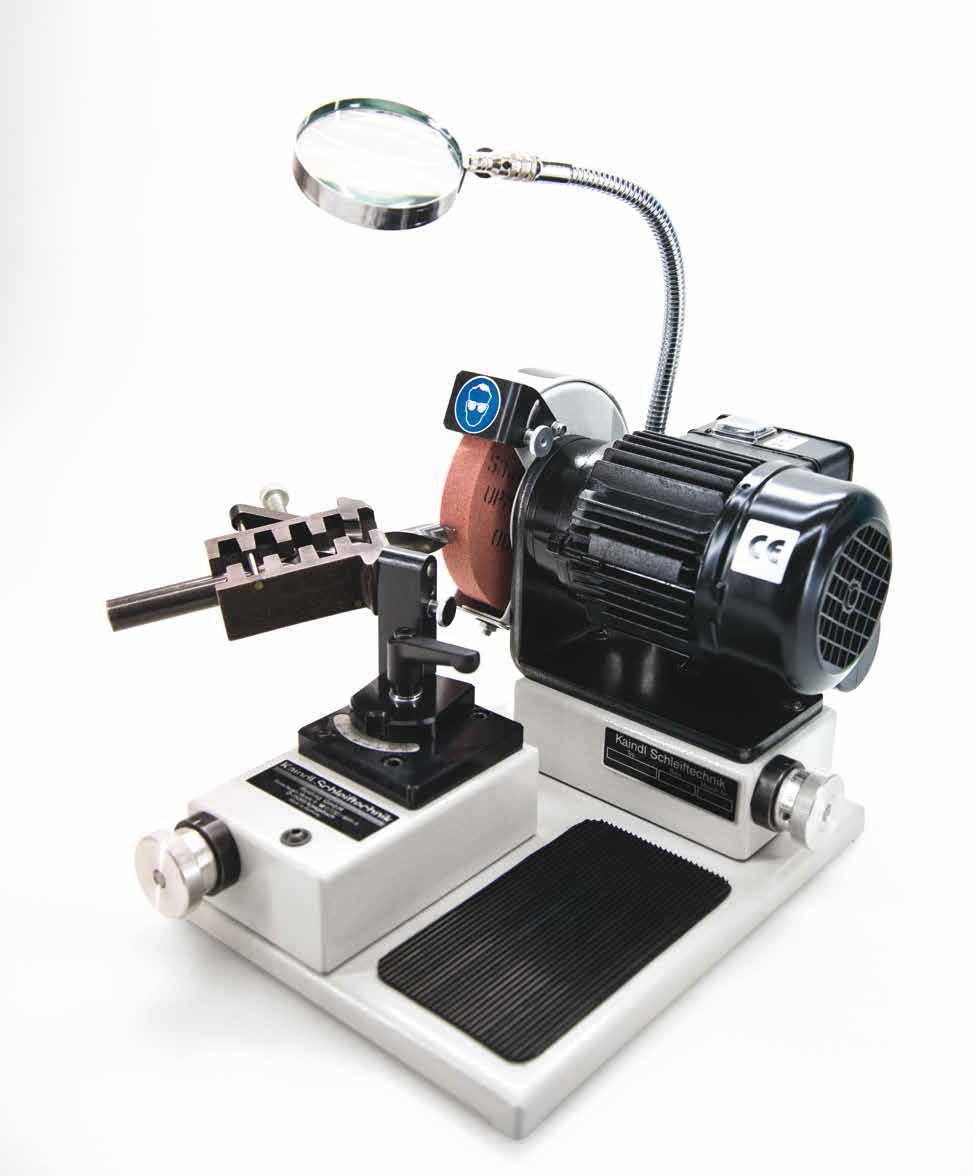

Сверлозаточной станок BSG-20
Сверлозаточной станок BSG-20
Описание
Сверлозаточной станок BSG-20- Простота конструкции и использования
- Универсальная призма для крепления инструмента 2-20 мм
- Крепление призмы на штифт без доп. фиксации
- Фиксированные настройки заднего угла (затыловки)
- Регулировка угла при вершине по разметке на 6 положений
- Открытые метрические ходовые винты
- Открытые направляющие суппортов
- Быстросъемные фланцы заточных кругов
Станок BSG-20 предназначен для заточки различных типов сверл и некоторого специального осевого инструмента из быстрорежущей стали и твердого сплава.
Станок BSG-20 обеспечивает хорошую точность и симметричность заточки сверла по задней грани обеспечивая конструктивно заданную затыловку и угол при вершине.
Симметричная заточка сверл обеспечивается патентованной поворотной прецизионной зажимной призмой, в которую быстро устанавливается и закрепляется инструмент с цилиндрическими хвостовиками в диапазоне 2-20 мм. Инструмент с коническими хвостовиками устанавливается через специальные переходные втулки. Призма имеет быстросъемное штифтовое крепление на
станке без дополнительной фиксации.
Станок BSG-20 позволяет быстро и с хорошим качеством затачивать большинство типов сверл из быстрорежущей стали (HSS) и твердого сплава (HM) и некоторый специальный осевой инструмент:
- спиральные сверла с классической подточкой перемычки
- спиральные сверла с крестообразной заточкой
- сверла с ломаной режущей кромкой (для тяжелых условий сверления)
- ступенчатые сверла
- сверла по листовым материалам (в т.ч. для точечной сварки)
- сверла по дереву с заточкой центра и боковых подрезателей, сверла Фоснера
- твердосплавные буры по камню и бетону
- сверла с цилиндрическими и коническими хвостовиками
- пальчиковые фрезы по торцевой части
- др. специальные сверла
Основная заточка сверл ведется по задней грани. Станок BSG-20 имеет фиксированные углы затыловки и разметку на 6 основных углов при вершине. На станке BSG-20 можно затачивать сверла с различной формой задней грани (затыловкой):
- радиусной затыловкой
- плоской задней гранью
- ступенчатой затыловкой
- комбинированной затыловкой
Станок BSG-20 оснащен быстросъемными фланцами, что позволяет быстро менять круги разной зернистости и материала без дополнительной правки и потери точности установки круга.
Правка корундовых кругов ведется алмазным правящим приспособлением, входящим в комплект станка.
Технические характеристики:
- Диаметр цилиндрического хвостовика зажимаемого в призме, мм 2-20
- Длина призмы, мм 89
- Параметры заточного круга, мм 125х20х20 (max)
- Частота вращения абразивного круга, мин-1 2840
- Мощность электродвигателя, Вт 120
- Ход подвижного суппорта призматического зажима (ось Y), мм 20
- Ход подвижного суппорта двигателя (ось Х), мм 35
- Габариты станка, мм 210х310х210
- Масса, кг 9
