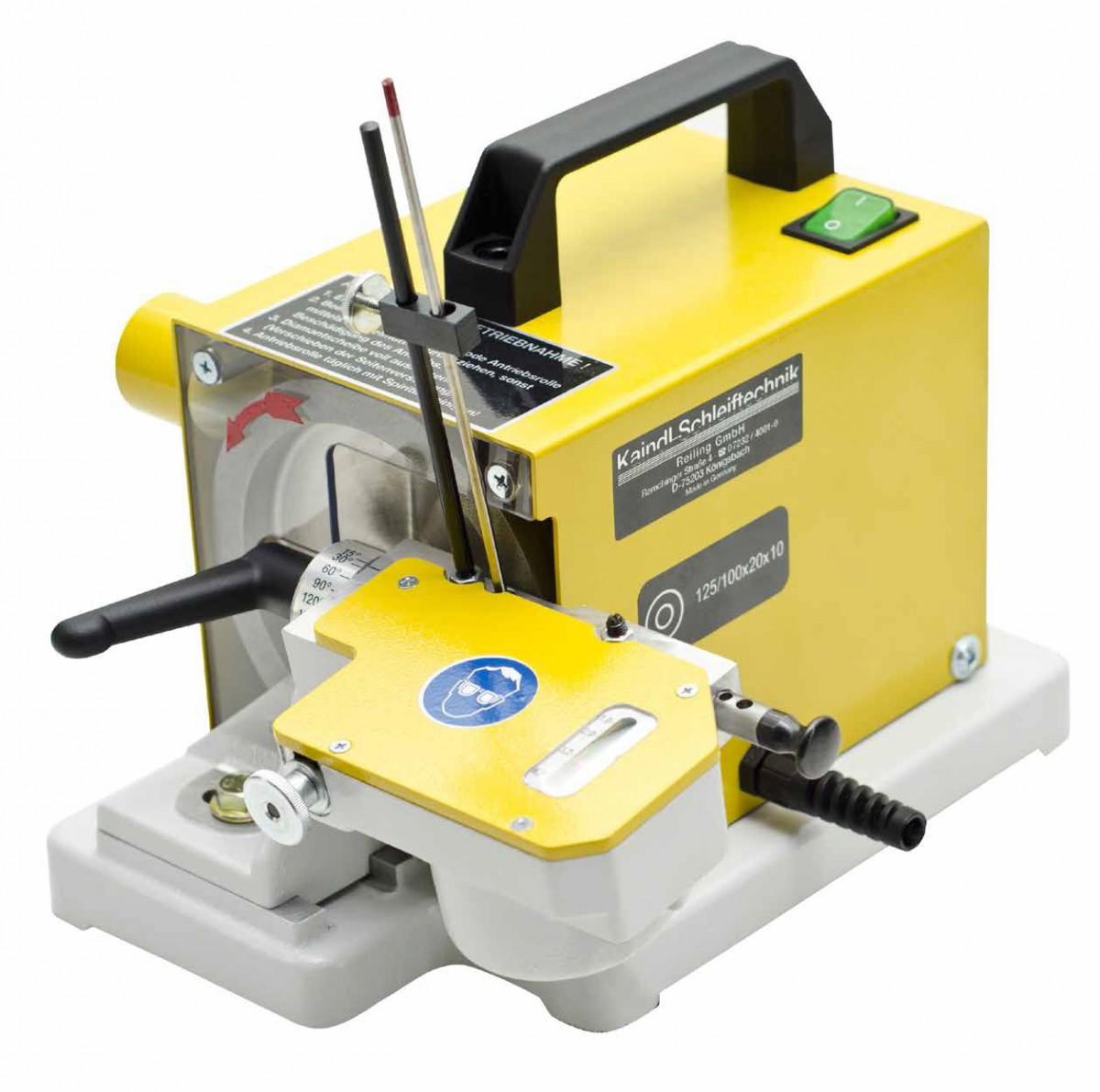

Станок для заточки электродов и игл WIG 4

Станок WIG-4 предназначен для заточки вольфрамовых электродов, применяемых при сварке, гравировальных игл и любого другого инструмента требующего игольчатую заточку. Угол заточки можно изменять плавно в пределах 15-180º. Станок обеспечивает абсолютно правильный шлиф электрода, что обеспечивает идеальную электрическую дугу при сварке. При заточке, вращение электрода осуществляется отдельным электродвигателем. Ролик, вращающий электрод имеет плавную регулировку усилия прижима к электроду и индикатор диаметра электрода. Электрод устанавливается в устройство базирования, которое настраивается на необходимый угол заточки по шкале. Планка с калиброванными отверстиями позволяют очень точно сцентрировать затачиваемый инструмент. Для заточки коротких электродов дополнительно можно приобрести специальные втулки, в которые предварительно устанавливают затачиваемый электрод.
Конструкция станка WIG-4 позволяет эффективно использовать всю ширину алмазного слоя абразивного круга за счет возможности смещения базирующего устройства поперек заточного круга, это сильно увеличивает ресурс
заточного круга.
На станке WIG-4 предусмотрен патрубок для подключения станка к аспирации.
Дополнительно можно приобрести станочную стойку с ящиком, в который можно поместить необходимый инструмент или промышленный пылесос для аспирации абразивной пыли.

Базовая комплектация 10728:
• 10745 алмазный шлифовальный круг Ø125 мм, зернистость D107 – 1 шт.
• инструкция – 1 шт.
Базовая комплектация 10738 (с отрезным устройством):
• 10766 алмазный шлифовальный круг Ø125 мм, зернистость D107 – 1 шт.
• инструкция – 1 шт.
Станок WIG-4 может быть укомплектован различной дополнительной оснасткой в зависимости от затачиваемого инструмента.
Возможные комплектации уточняйте у специалистов Kaindl.

Технические характеристики:

• Диаметры затачиваемых электродов, мм 1,0/1,6/2,0/2,4/3,2/4,0/6,0*
• Градуировка углов заточки электродов (бесступенчато), град. 15/30/60/90/120/150/180
• Диаметр заточного круга, мм 125
• Частота вращения абразивного круга, мин-1 2840
• Мощность электродвигателя, Вт 50
• Частота вращения электрода, мин-1 375
• Габариты, мм 260х300х230
• Масса, кг 6,8
