Сверлозаточной станок BSG-60
Сверлозаточной станок BSG-60
Описание

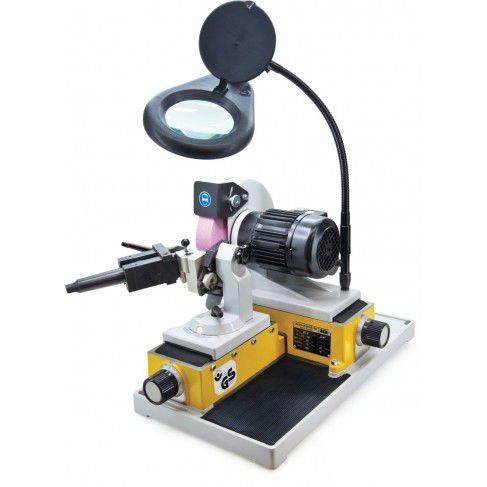

Сверлозаточной станок BSG-60
- Повышенная точность заточки
- Универсальная телескопическая призма для крепления инструмента 3-40 мм (до 60 и 75 мм – опция)
- Крепление призмы на «ласточкин хвост» с доп. фиксацией
- Плавная регулировка заднего угла (затыловки)
- Плавная регулировка угла при вершине по шкале
- Ходовые винты повышенной точности
- Прецизионные направляющие суппортов
- Быстросъемные фланцы заточных кругов
Станок BSG-60 предназначен для заточки большинства видов сверл, зенковок, гроверов и др. осевого инструмента.
Симметричная заточка сверл обеспечивается поворотной прецизионной зажимной призмой c креплением типа «ласточкин хвост» и дополнительной фиксацией, что в совокупности с прецизионными ходовыми винтами и направляющими, обеспечивает повышенную точность заточки.
Основная заточка сверл ведется по задней грани. Станок BSG-60 имеет плавную регулировку угла при вершине от 185º до 70º и плавную регулировку угла затыловки. Затачивать можно сверла с различной формой задней грани (затыловкой):
- радиусной затыловкой
- плоской задней гранью (затыловкой)
- ступенчатой затыловкой
- комбинированной затыловкой
Наиболее популярная – классическая подточка перемычки на цилиндрических спиральных сверлах осуществляется после основной заточки режущей части сверла без перестановки сверла в призме, что значительно сокращает время заточки сверла.
Патентованная самоцентрирующая телескопическая призма в стандартной комплектации позволяет быстро крепить инструмент с различными цилиндрическими хвостовиками в диапазоне 3-40 мм (опционально призма 40-60 мм либо 50-70 мм), и с отличным качеством затачивать все типы сверл из быстрорежущей стали HSS и твердого сплава HM (также специальные сверла) и некоторый специальный инструмент:
- спиральные сверла правые и левые с подточкой перемычки
- спиральные сверла правые и левые с крестообразной заточкой
- сверла с ломаной режущей кромкой (для тяжелых условий сверления)
- ступенчатые сверла
- сверла по листовым материалам (в т.ч. для точечной сварки)
- сверла по дереву, сверла Фоснера
- мебельные сверла для сверлильно-присадочных станков сквозные и глухие
- твердосплавные буры по камню и бетону
- сверла с цилиндрическими и коническими хвостовиками
- пальчиковые фрезы по торцевой части
- центровочные сверла
- др. специальные сверла
Технические характеристики:
- Диаметр цилиндрического хвостовика зажимаемого в призме, мм 3-40 (40-60, 50-70 опция)
- Длина телескопической призмы 3-40 ,мм 138-175
- Параметры заточного круга, мм 200х40х51 (max)
- Ход подвижного суппорта призматического зажима (ось Y), мм 81
- Ход подвижного суппорта двигателя (ось Х), мм 105
- Частота вращения абразивного круга, мин-1 2800
- Мощность электродвигателя (однофазный 220В), Вт 380
- Габаритные размеры, мм 350х600х450
- Вес, кг 57
- Габаритные размеры упаковки, мм 800х600х750
