Описание

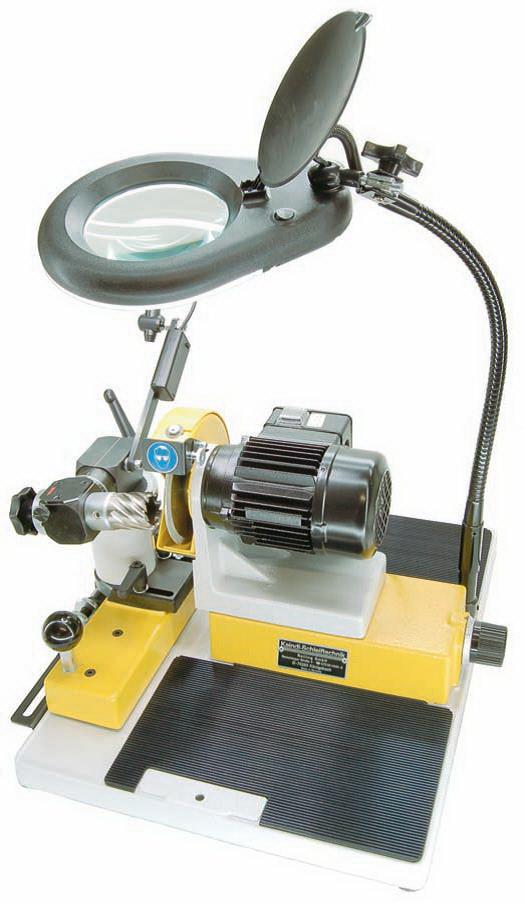

Универсальный заточной станок KBS 2

• Заточка различного многорезцового инструмента по торцевой части
• Плавная регулировка передних и задних продольных и поперечных углов
• Регулировка на длину инструмента
• Возможные исполнения станка с цанговым патроном ER-32 либо патроном Weldon-19 (для корончатых сверл)
• Быстросменные делительные кольца
• Быстросъемные фланцы заточных кругов

Станок KBS-2 предназначен для заточки осевого торцевого многорезцового
инструмента:
- корончатых фрез (сверл)
- концевых фрез
- машинных сверл для сверлильно-присадочных станков
- и другого осевого многорезцового инструмента требующей заточки по торцевой части и прямолинейной заточки боковой поверхности.
Станок KBS-2 может затачивать торцевые режущие части резцов осевого инструмента по передней и задней грани под различными продольными и поперечными углами, а так же межрезцовые впадины, полностью формировать
геометрию резцов фрезы со сломанными зубьями.
Модель KBS-2 имеет два подвижных суппорта. Суппорт с мотором и заточным кругом перемещается (по оси X) при помощи высокоточного ходового винта с рукояткой.
Перемещение второго суппорта (по оси Y) осуществляется вручную до регулируемого ограничителя хода.
На этом суппорте установлена регулируемая стойка с патроном для крепления затачиваемого инструмента.
Патрон имеет регулировку углов наклона вокруг вертикальной и горизонтальных осей, а так же поворотную делительную систему с быстросменными делительными кольцами.
Абразивные круги устанавливаются на быстросъемных фланцах, что позволяет быстро менять круги разной зернистости, формы и материала без переустановки круга на фланцах и потери точности установки круга.

Технические характеристики:

• Диаметр затачиваемого инструмента, мм 2-100**
• Максимальная длина инструмента, мм 100**
• Максимальный диаметр цилиндрического хвостовика инструмента, мм 22
• Угол поворота угловой головки вокруг вертикальной оси, º 360
• Угол поворота угловой головки вокруг горизонтальной оси, º 90
• Ход подвижного суппорта двигателя (ось Х), мм 75
• Ход подвижного суппорта угловой делительной головки (ось Y), мм 215
• Параметры заточного круга, мм 125х20х20
• Частота вращения абразивного круга, мин-1 2840
• Мощность электродвигателя, Вт 120
• Габариты, мм 500х450х310
• Масса, кг 29
