Универсальный aвтоматический станок с ЧПУ для заточки ножей вращения сложной формы RMS-CNC
Универсальный aвтоматический станок с ЧПУ для заточки ножей вращения сложной формы RMS-CNC
Описание

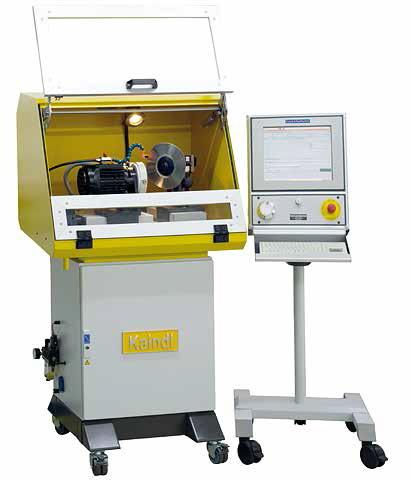

Универсальный aвтоматический станок с ЧПУ для заточки ножей вращения сложной формы RMS-CNC
- Три интерполированные оси, управляемые ЧПУ
- Возможность написания индивидуальных программ для заточки различных инструментов
- Универсальная система базирования затачиваемого инструмента. Фланцевое, бесфланцевое, цанговое и специальное крепление инструмента
- Плавная регулировка угла заточки -5°÷+90°
- Шлифовальный узел оснащен заточным кругом для наружной заточки и пневмошпинделем для внутренней
- Быстрая замена заточных кругов
- Струйное охлаждение зоны заточки
- Стабильность точности и качества заточки
RMS-CNC – это универсальный станок с ЧПУ, предназначенный для заточки режущих инструментов вращения с режущей кромкой правильной и сложной формы. На станке можно точить различный специальный инструмент, например волчковые ножи, куттерные ножи, серрейторные дисковые ножи, трубчатые фрезы и т.д.*
Некоторые виды затачиваемого инструмента*:
- дисковые ножи для листовой резки бумаги, картона, пленки, резины, металла и др. материалов
- комплекты нож-контр нож для рулонной резки
- бабинорезательные ножи
- тарельчатые ножи
- дисковые ножи с отрицательными углами заточки
- дисковые ножи для резки продуктов питания
- волчковые решетки и крестообразные ножи для мясорубок
- роликовые ножи дробильных установок
- трубчатые ножи
- куттерные ножи
- дисковые ножи с волнообразной заточкой
- дисковые ножи с серрейторной заточкой
- дисковые ножи с многоугольной заточкой
- и др. специальный инструмент*
* - возможность заточки различных инструментов и необходимой для этого комплектации уточняйте у специалистов Kaindl
Станок RMS-CNC имеет имеет три оси, управляемые ЧПУ: 1) линейное перемещение суппорта шлифовального узла, 2) линейное перемещение суппорта шпинделя с затачиваемым инструментом, 3) вращательное
движение шпинделя с затачиваемым инструментом. Все три оси имеют возможность одновременного взаимосвязанного перемещения (интерполяцию) по индивидуальным программам что позволяет на станке RMS-CNC точить различные виды инструмента со сложной геометрией режущих кромок.
Шлифовальный узел оснащен заточным кругом для наружной заточки и превматическим шпинделем для внутренней заточки. Шлифовальный узел имеет дополнительную ручную регулировку угла поворота вокруг
вертикальной оси.
На станок можно устанавливать абразивные круги из различных материалов и на различной связке, для заточки инструмента из различных инструментальных сталей (HSS), твердых сплавов (НМ), композитных
материалов и т.д. Универсальный шпиндель для крепления затачиваемого инструмента установлен на суппорте, перемещения которого управляются ЧПУ по программе.
Вращение шпинделя с затачиваемым инструментом управляется ЧПУ согласно программе заточки.
Шпиндель имеет конусный патрон и, в зависимости от типа и размера инструмента, на него устанавливается соответствующая оснастка:
- фланцы различных размеров
- кулачковый патрон
- магнитная планшайба
- цанговый патрон
- оправки для базирования специального и нестандартного инструмента
При заточке дисковый нож дополнительно прижимается к заточному кругу специальным устройством (люнетом).
В стандартной комплектации модель RMS-CNC оснащена струйным устройством подачи охлаждающей жидкости в зону заточки.
Система управления станка с ЧПУ расположена на отдельной от станка стойке.
ЧПУ осуществляется при помощи промышленного компьютера. На стойке расположены специальная машинная клавиатура и сенсорный ЖК-монитор 15“.
Программы работы станка RMS-CNC могут составляться как на пульте управления станка, так и на другом компьютере, переносить данные на станок можно на съемных USB флеш-накопителях. Программы пишутся в популярном машинном языке G-код. Это позволяет писать самые различные программы, наиболее подходящие под конкретный вид затачиваемого инструмента.
Станок RMS-CNC отвечает всем нормам безопасности и имеет прозрачный кожух с электрической блокировкой включения станка в открытом положении.
Технические характеристики:
- Диаметр затачиваемого инструмента, мм ** 0÷350
- Величина затачиваемого угла, град ** -5÷+90
- Частота вращения дискового ножа, мин-1 5÷20 (плавная регулировка)
- Оси, управляемые ЧПУ X, Y, A (3 шт.)
- Ход шлифовального суппорта, мм 140
- Ход суппорта шпинделя затачиваемого инструмента, мм 230
- Частота вращения абразивного круга, мин-1 2770
- Мощность электродвигателя шлифовального круга, 220В, 50-60Гц, Вт 1,35
- Наибольший диаметр заточного круга, мм 125
- Посадочный диаметр заточного круга, мм 20
- Частота вращения пневматического шпинделя, мин-1 0÷45000
- Потребление сжатого воздуха пневматического шпинделя, л/мин ~250
- Необходимое давление для пневматического шпинделя, Атм. 6÷8
- Операционная система блока управления Ubuntu 6.06 LTS “Dapper Drake”
- Программа ЧПУ EMC2 v2.3.5
- Емкость бака системы подачи СОЖ, л 30
- Производительность устройства подачи СОЖ, л/мин 16…35
- Мощность двигателя устройства подачи СОЖ 1-я/2-я/3-я скорость, Вт 28/45/63
- Диаметр патрубка для подключения к аспирации, мм 100
- Габариты, мм 900х700х1540
- Масса станка нетто (без блока управления), кг 225
- Масса блока управления нетто, кг 37
- Транспортные размеры, мм
- Масса брутто, кг 325
