Универсальный заточной станок с магнитным столом BSM 20 SZ
Универсальный заточной станок с магнитным столом BSM 20 SZ
Описание

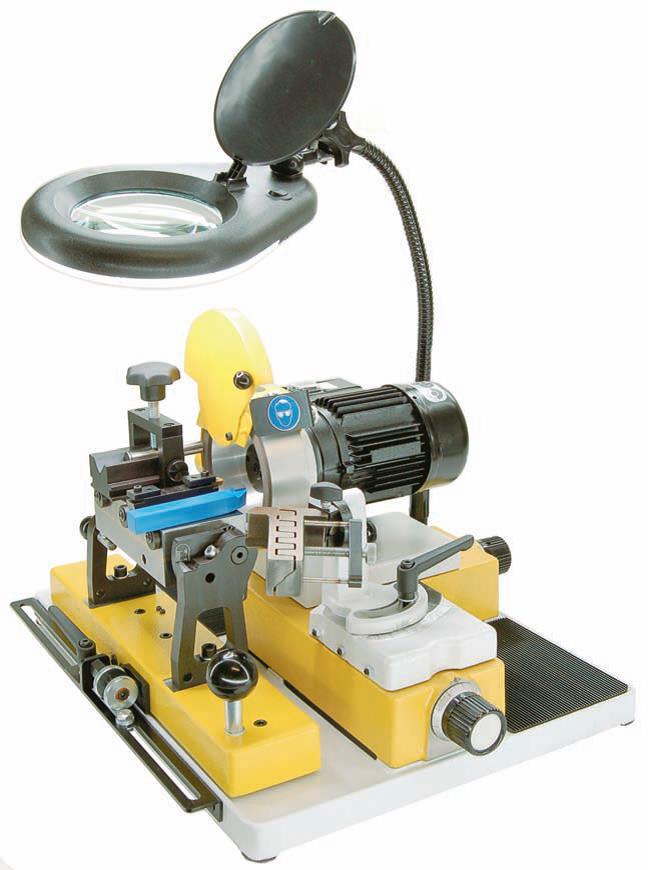

Универсальный заточной станок с магнитным столом BSM 20 SZ
- Повышенная точность заточки
- Универсальная призма для крепления инструмента 2-20 мм
- Крепление призмы на «ласточкин хвост» с доп. фиксацией
- Плавная регулировка заднего угла (затыловки)
- Плавная регулировка угла при вершине по шкале
- Подвижный магнитный стол
- Возможность установки доп. оснастки для крепления различного инструмента
- Ходовые винты повышенной точности
- Прецизионные направляющие суппортов
- Быстросъемные фланцы заточных кругов
Универсальный станок BSM-20 SZ предназначен для заточки различного режущего инструмента металлообрабатывающих, деревообрабатывающих и др. производств.
Станок BSM-20 SZ представляет собой сверлозаточной станок BSM-20 с самоцентрирующей призмой для крепления осевого инструмента (сверла, фрезы) с цилиндрическим хвостовиком диаметром от 2 до 20 мм, оснащенный
дополнительной системой базирования – подвижным магнитным столом с регулируемым углом наклона для крепления различных инструментов и приспособлений. Описание станка BSM-20 и его функций см. на стр. 2 настоящего каталога.
Подвижный магнитный стол имеет бесступенчатую регулировку угла наклона в пределах от 180 до -20 градусов, что позволяет производить заточку инструмента, практически, под любыми углами, в т.ч. производить плоское шлифование.
Заточной круг устанавливается на быстросъемных фланцах, за счет чего можно быстро производить их замену, в зависимости от выполняемой заточки, без потери точности установки круга.
Используя магнитный подвижный стол на станке BSM-20 SZ можно затачивать:
- различные НМ и HSS резцы
- сменные НМ пластины для метало- и деревообрабатывающего инструмента
- ручной режущий инструмент
- прямые и фасонные концевые фрезы для древесных материалов и пластиков (при использовании приспособления 11204)
- плоские ножи
- фасонные сменные НМ пластины для насадных фрез по дереву
- др. специальный инструмент*
При использовании Z-приспособления можно затачивать различный осевой инструмент с цилиндрическими хвостовиками,
которые крепятся в цангах 2-22 мм:
- концевые фрезы с длиной режущей частью
- метчики
- развертки
- и др. осевой инструмент*
Z-приспособление имеет угловую головку с цанговым патроном ER-32, которая регулируется по высоте (по оси Z). Это позволяет точить не только торцевую и короткую боковую часть инструмента, но и боковые лезвия более длинного инструмента, например развертки.
* - возможность заточки различных инструментов и необходимой для этого комплектации уточняйте у специалистов Kaindl
Технические характеристики:
- Диаметр цилиндрического хвостовика устанавливаемого в самоцентрирующей призме, мм 2 ÷ 20
- Длина призмы, мм 89
- Ход подвижного суппорта призматического зажима (ось Y), мм 45
- Ход подвижного суппорта двигателя (ось Х), мм 70
- Размеры подвижного стола, мм 150х80
- Угол наклона магнитного подвижного стола, град. 180 ÷ -20
- Ход магнитного подвижного стола, мм 265
- Параметры заточного круга, мм 125х20х20 (max)
- Частота вращения абразивного круга, мин-1 2840
- Мощность электродвигателя, Вт 120
- Диаметр патрубка под аспирацию, мм 35
- Габариты, мм 500х420х310
- Масса, кг 44
